BEESEN-TPF-YS-1000溫壓流一體機



1. 概述
溫壓流一體機操作使用說明
溫壓流一體機是針對火電廠煙氣通道的溫度、壓力、差壓、流速等數據進行采集觀測的綜合性監測設備。
運行狀態下，系統循環采集煙道中的溫度、壓力、差壓信號，并根據公式
Vs=Kp*√2*Pd/ρs =128.9*Kp*√（273.15+Ts）*Pd/Pa 計算得出煙氣流速數據以及每小時的煙氣流量。
式中：?? Vs為氣體流速， m/s；
Pd為氣體動壓，Pa；
Pa為氣體靜壓，KPa；
ρs為煙氣密度，Kg/m3；
Ts為煙氣溫度，℃；?????
Kp為皮托管修正系數。
Ms為煙氣分子量。

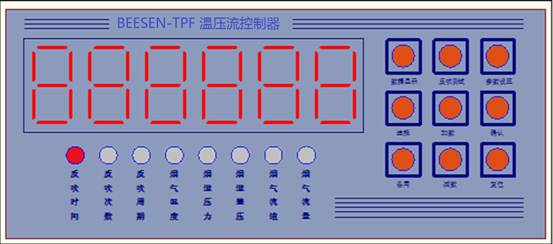

一.? 面板由8位LED數碼管顯示器和8個功能指示燈及按鍵組成，如下圖：? ????????

備注：
按鍵定義說明：1---數據測量按鍵? 2.---手動反吹按鍵? 3.---設置校準按鍵
4---選擇按鍵????? 5.---遞增按鍵????? 6.---遞減按鍵
7.---確認按鍵???? 8.---復位按鍵????? 9備用按鍵

• 操作定義說明：
• 數據測量按鍵功能：
• 依次按下“數據測量”按鍵，則數碼管分別依次顯示煙氣溫度、煙道靜壓、煙道差壓、煙氣流速、煙氣流量。
• 手動反吹按鍵功能：
• 按下“手動反吹”按鍵，系統即進入反吹程序。并按照預先設定的時間參數運行。反吹結束自動返回到流速測試顯示狀態。
• 本儀器共有17項運行參數可以修改，它們分別是：
• 反吹時間、反吹次數、反吹周期
• 溫度量程、靜壓力量程、差壓量程
• 煙道截面積、皮托管系數、當?shù)睾０未髿鈮撼?shù)。
• 溫度、壓力、差壓變量的截距和斜率修正以及流速信號對應的4-20mA輸出基準校正。
• 設置校準按鍵功能：

若需修改可按“設置校準”按鍵，此時數碼管屏幕顯示“00” 進入密碼輸入狀態，通過“遞增、遞減”按鍵輸入密碼06，并按“確認”鍵，系統進入數據修改狀態，密碼輸入正確后面板上出現“-HELLO-”字樣，等出現“PLE----”后即可按“選擇”鍵調出需要修改的項目菜單，并通過“遞增、遞減按”鍵修改所選的項目數據。連續按“選擇”鍵，菜單可循環顯示各項菜單。修改結束后，按“確認”鍵即可保存修改的數據同時返回到流速測試顯示狀態。

• 復位按鍵：
• 任何時候按下“復位”鍵，系統將返回初始狀態，反吹時周期重新開始計次數。

6.? 舉例說明數據修改操作：例如修改反吹周期，可按如下操作：連續按下“選擇”鍵3次，反吹周期指示燈亮，此時通過按“加”鍵，或是按“減”鍵，調整到需要的反吹周期時間，然后按“確認”鍵保存，系統同時返回到流速測試狀態。

• 確認鍵

7. 如果進入修改狀態后沒有按“確認”鍵退出，那么系統在35秒左右將自動返回流速測試顯示狀態，且不保存剛輸入的數據。若按了“數據測量”鍵進入了其它測試顯示菜單而沒有返回到流速顯示菜單，則系統在35秒左右將自動返回流速測試顯示狀態。

• 恢復工廠設置：

8. 若用戶在數據修改時出現失誤，系統本身設定了“恢復工廠設置”功能，即按下“設置校準”按鍵，數碼管顯示“00”時，通過“遞增、遞減”按鍵輸入密碼99，再按下“確認”鍵，系統自行調入儀器出廠默認數據。此功能目的防止運行出現異常。

1.1系統構造

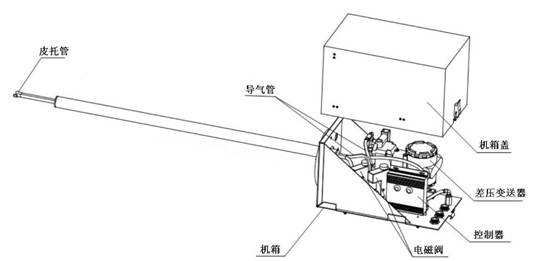

BEESEN-TPF溫壓流一體機主要由“S”型皮托管、皮托管保護套管、差壓變送器、壓力變送器、反吹電磁閥、校準電磁閥、溫度變送器、控制器等部件組成；如圖1所示。

圖1系統構造

1.2工作原理

BEESEN-TPF溫壓流一體機是基于傳統皮托管的差壓測量原理而設計的。可對各種鍋爐、爐窯煙道及礦井排風管道等氣體流速、動壓、靜壓、溫度進行在線監測。
BEESEN-TPF溫壓流一體機采用“S”型皮托管，測量時將皮托管流速儀探頭插入管路中，并使全壓和靜壓探頭中心軸線處于過流斷面中心且與流線方向一致，全壓探頭測孔正面應對來流，檢測流體總壓，并將其傳遞給差壓變送器；同時靜壓探頭測孔拾取節流靜壓也將其傳遞給變送器，變送器讀取總、靜壓值，通過總壓=動壓+靜壓定律，求出動壓與靜壓差值，應用公式計算出流速數值，并將其轉換成相應的流速比例電流（4～20mA）傳送給顯示儀表或計算機進行數據處理。
皮托管表面均做了特殊處理，可有效避免煙氣腐蝕并減少粉塵粘附。反吹功能主要用于臟污氣體（如鍋爐排放的煙氣）測量時的系統反吹。當探頭檢測孔粘附﹑積淀灰塵污物時，流速儀定時或按預定程序開啟反吹功能，將壓縮空氣同時注入兩個取壓管進行吹掃作業。

注：接入的反吹氣源壓力必須大于0.8MPa。

1.3主要指標

2 安裝和接線

2.1安裝位置選擇

選擇正確的安裝位置是BEESEN-TPF溫壓流一體機可靠、有效運行的前提，皮托管安裝質量對其測量精度有較大影響，由于其依據是在充滿圓管的穩定流體理論，因此選擇測量點時應遠離風機﹑閥門﹑彎頭等易造成流態波動的部位，以保證測量點處過流斷面速度分布規律符合要求。請參照HJ/T 76－2007標準文件相關條款要求，以下幾點請注意：

• 安裝位置應設置在距彎頭，閥門，變徑管下游方向不小于4倍直徑(4D)，和距上述部件上游方向不小于2倍直徑處（2D）。對矩形煙道，其當量直徑D=2AB/（A+B），式中A,B為邊長。當安裝位置不能滿足上述要求時，應盡可能選擇在氣流相對穩定的斷面，但安裝位置的前管段的長度必須大于后管段的長度，且應選擇煙氣流速大于2m/s的位置。如下圖所示。

?????????????????????? ?
圖2-1 安裝在兩個變徑管之間的位置? ????? 圖2-2 安裝在氣體匯合處下游的位置
????????????????
圖2-3 安裝在彎管下游位置????????????????? ????? 圖2-4 安裝在風機下游位置

•
• M\j 安裝點要易于到達，且安裝和維護通道的安全要有可靠的保證。
• 信號線的排布（應遠離其他電磁設備，避免相互干擾）應盡量避免與其它電纜放置在一起，如有交叉請呈十字型交叉布線。
• 為了抗擊雷電、浪涌等干擾的沖擊，要求安全保護地的接地電阻不大于10歐姆。

2.2設備安裝

2.2.1法蘭準備
BEESEN-TPF溫壓流一體機采用插入式安裝，需事先固定預埋法蘭，其通徑應大于70mm。
焊接預埋法蘭時，注意螺栓孔的方向?yàn)檎叫巍Ｈ缦聢D4所示。

bxfy圖4 預埋法蘭安裝角度示意圖
2.2.2安裝皮托管
皮托管流速儀在管線上的安裝姿態極為重要，安裝前應測量好安裝點的參數。安裝姿態不正確將引起皮托管儀表系數不確定度大大增加。請注意以下三點：

• 皮托管軸線與管道幾何對稱中心軸線垂直相交；
• 皮托管全壓及靜壓管軸線和管道幾何對稱中心軸線共面；
• 全壓測孔（A）正對氣流方向（迎風）。

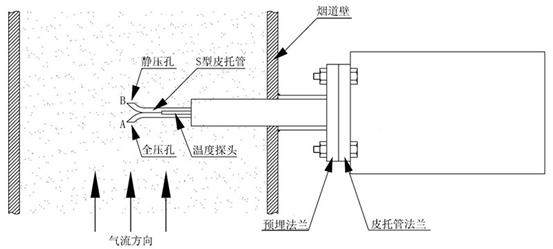

可參考下面圖3。
圖3? 設備安裝示意圖

• 使皮托管插入的長度接近煙道的中間部分，或距離內煙道壁大于1米位置。不宜選用靠邊的測點。如下圖4所示。







圖4? 選點

2.3電氣連接

三．接線端子定義說明：

1.? 面對儀器顯示面，左面自下向上1-11端子定義分別為：

• 1-2端子----------AC220V輸入，
• 3端子-------------PE接地，
• 4-5端子----------截止閥線圈驅動輸出
• 6-7端子----------截止閥線圈驅動輸出
• 8-9端子---------- 反吹閥線圈輸出驅動
• 10-11端子--------反吹信號數字量輸出端子，反吹開始，觸點閉合，反吹結束，觸點斷開。

2.? 面對儀器顯示面，右面自下向上1-10端子定義分別為：

• 1-2端子------- 4-20mA溫度輸入端；
• 3-4端子--------4-20mA靜壓輸入端；
• 5-6端子--------4-20mA差壓輸入端；
• 7-8端子--------RS485通訊端口(本型號此功能未開通)
• 9-10端子------ 4-20mA流速輸出。9正，10負。

??????????????????????

3校準
由于儀器在長時間使用過程中可能產生零點漂移的現象，因此必須零點校準來保證儀器測量的準確性。
選用羅斯蒙特變送器、西門子變送器、國產變送器在線零點校準流程如下：

差壓變送器表蓋上固定認證標牌的螺絲擰開，旋開標牌，露出零點和量程的兩黑色按鈕（標有“Z”為零點，標有“S”為量程）。 按住羅斯蒙特變送器上標記為“Z”的零點按鈕。（勿動 “S”量程按鈕！），待控制器指示燈常亮或蜂鳴器響后，松開螺絲刀，再按一次零點校準按鈕。 差壓變送器校零步驟： 差壓變送器調零：（打開表頭側蓋，按住“Z”鍵持續“3”秒即可使當前壓力值被調整為“0”） 西門子差壓變送器調零：（打開表頭側蓋，按住“M”鍵，進入“M7”零點位置調整，將“M7”的數值調整為“0.0000”即可。） 羅斯蒙特差壓變送器調零：（打開表頭側蓋持續按住“Z”鍵，連續“3”秒即可使當前壓力值被調整為“0”。



4吹掃系統
BEESEN-TPF皮托管用于鍋爐（爐窯）的煙氣流速監測。因排放的氣體中一般含有顆粒物等污染物，并伴有高溫和濕氣，皮托管流速儀長時間在線監測時，很容易因污染物的附著而堵塞，因此為保證皮托管流速儀正常運行應配備吹掃設施。

4.1反吹工作原理

吹掃氣體選用壓縮空氣，將壓縮空氣與吹掃孔相連，由控制器控制電磁閥開關以控制吹掃頻率，吹掃頻率可視工況而定。如煙氣濕度與顆粒物均很低情況下，一般可設定為4小時或2小時吹掃一次。

 ?





4.2反吹控制器面板操作
?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ?????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????????? ?? ?????????????????????????????????????????? 反吹時間??????????????????????????????????????????????????????? ? ?????????????
反吹次數
反吹周期



選擇???? 加????? 減???? ?確認





? ????
按鍵定義： 1---選擇按鍵。2.---加按鍵。 3.---減按鍵? 4. ---確認按鍵

• 操作說明------反吹控制過程如下：
• ?上電后：系統自動進入運行狀態且立即執行一輪反吹。
• ?任意時間，按下“選擇”鍵，系統即進入數據修改狀態。連續按“選擇”????? 鍵，系統分別進入3個不同的數據項，面板上LED指示燈對應點亮指示， 同時數碼管顯示本項的保存數據。

3.? 若需修改某項參數，例如修改反吹周期，可按如下操作：連續按下“選擇”? 鍵3次，反吹周期指示燈亮，此時通過按“加”鍵，或是按“減”鍵，調整???? 到需要的反吹周期時間，然后按“確認”鍵保存，系統同時返回到運行狀態。
4.? 如果進入修改狀態后沒有按“確認”鍵退出，那么系統在15秒左右將自動? 返回運行狀態，并執行一輪反吹。此項功能也可用來進行反吹動作測試。
5.? 為防止用戶在數據修改時出現失誤，系統本身設定了數據修改范圍：

• 按“加”或“減”鍵操作時；
• 反吹時間最低顯示2秒，最高顯示8秒；
• 反吹次數最低顯示1次，最高顯示10次；
• 反吹間隔周期最短顯示1小時，最長顯示24小時；
• 這樣在進行數據設置時，無論怎樣操作都不會造成控制異常；

















5設備故障處理和維護
注意：安裝現場皮托管流速儀故障大多數是由于操作不當造成，請嚴格遵守安全操作規程并按照本手冊安裝調試或及時與廠家聯系。

5.1典型故障及處理辦法

序號	故障現象	可能原因	排除方法
1	流速測量指示為零或變送器無輸出	1.皮托管安裝方向與介質流向不符	1.使皮托管銘牌指向與介質流向一致
		2.電磁閥故障	2.檢查、更換電磁閥
		3.變送器端子接線不正確	3.按說明書正確接線
		4.24VDC電源損壞	4.更換24VDC電源
		5.過程變量超過變送器量程輸出飽和	5.先將超量程變送器拆除然后更換大量程變送器
		6.變送器元件損壞	6.與本公司聯系更換變送器
2	流速劇烈波動	1.上﹑下游直管段長度不夠	1.重新安裝保證上﹑下直管段長度
		2.安裝點離調節閥太近	2.重新安裝使皮托管遠離調節閥
		3.皮托管安裝姿態不正確	3.以正確姿態安裝皮托管
		4.取壓管集氣	4.將取壓管集氣排除干凈
		5.變送器損壞	5.更換變送器
		6.變送器接線松動或虛接	6.將線接牢
		7.強電磁干擾	7.將儀表裝于遠離或隔離干擾源離
3	流速測量不準確	1.取壓通道泄露	1.清除泄露點
		2.儀表量程與系統量程設置不一致	2.使儀表量程與系統設定量程一致
		3.變送器零點不正確	3.調整變送器零點
		4.變送器損壞	4.更換變送器

5.2暫存保管

當您所購儀表不需要馬上安裝時，請妥善保管：不要放置于環境溫度超過50℃的高溫場所、不要讓陽光直射儀器、不要放置于振動、多塵的環境下。當您所購儀表已經安裝，但在較長時間不使用時，請將探頭護套裝好，以防污物堵塞儀表，啟用時再將探頭護套拆除。

5.3售后服務

當您在安裝及使用過程中遇到問題時請及時咨詢本公司，并將儀表的編號﹑型號﹑購入日期﹑故障現象等做詳細的描述，以便我們?yōu)槟峁┛焖贉?zhǔn)確的技術支持與服務。

• 24小時服務電話：027-86833977我們竭誠為您提供服務。
